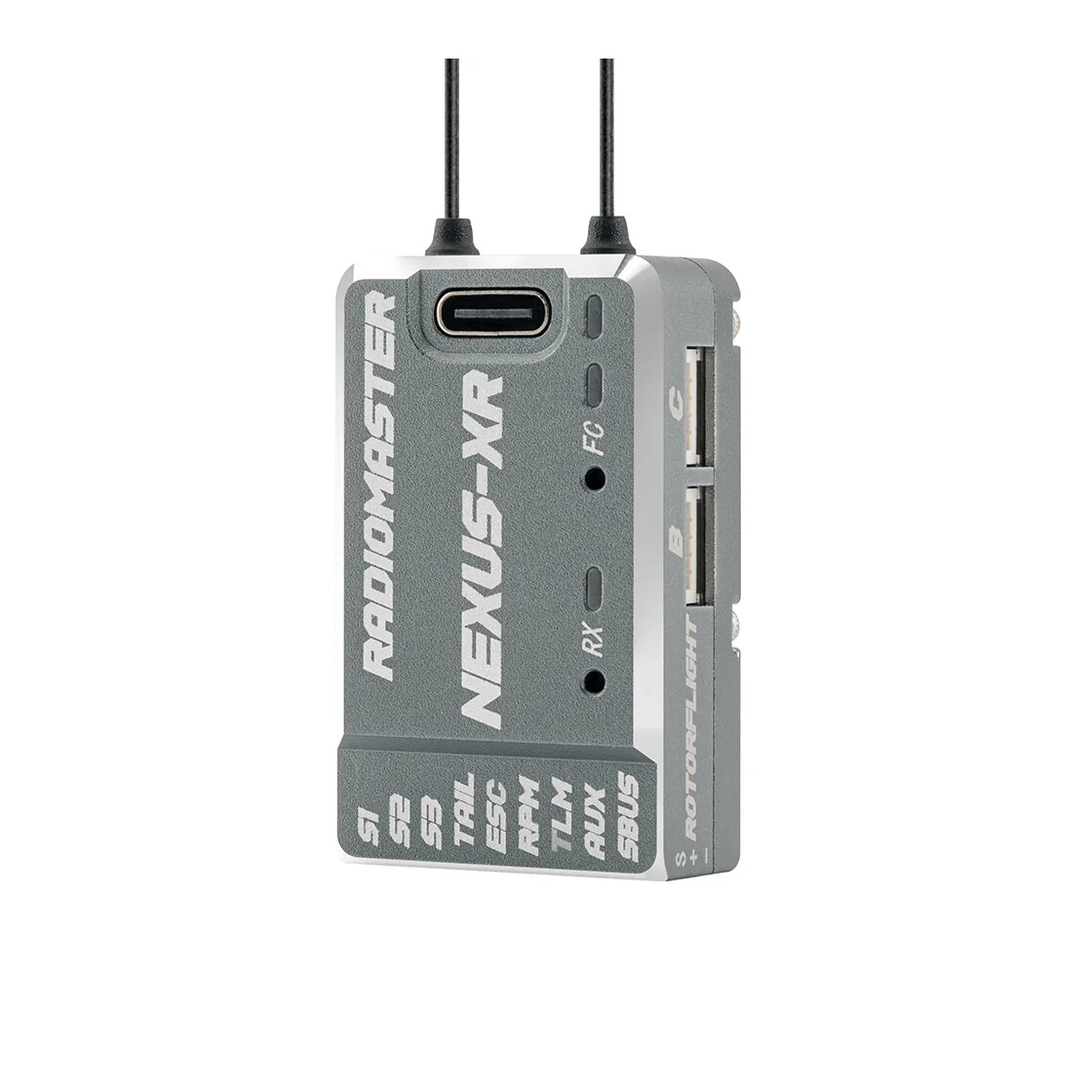

NEXUS-XR Helicopter Flight Controller ROTORFLIGHT 2.2 ELRS RadioMaster
Der NEXUS-XR Helicopter Flight Controller von RadioMaster ist die erweiterte Version des NEXUS-X mit integriertem 2.4GHz ELRS-Empfänger und optimiert für ROTORFLIGHT 2.2. Er kombiniert hohe Kompatibilität, Leistung und Benutzerfreundlichkeit in einem kompakten Design. Mit dem leistungsstarken STM32F722-MCU und dem präzisen ICM42688P 6-Achsen-MEMS-Bewegungs-Tracker bietet er exakte Kontrolle und stabile Stabilisierung – perfekt für RC-Helikopter von 250 bis 700er Größe. Nach über 12 Monaten intensiver Entwicklung und Tests durch Rotorflight-Entwickler und Beta-Piloten ist der NEXUS-XR der ultimative All-in-One-FBL-Controller für kabellose ELRS-Integration und maximale Reichweite. 3 5
Präzise Steuerung und niedrige Latenz mit ELRS
Der NEXUS-XR basiert auf dem bewährten Rotorflight-Design und optimiert die Flugstabilität durch fortschrittliche Gyro-Technologie. Der ICM42688P-Tracker bietet hervorragende Vibrationsresistenz und Signalfilterung, ideal für Elektro- und Nitro-Helikopter. Mit Dual-Semtech SX1281 2.4GHz-Transceivern und zwei 65mm Drahtantennen sorgt der integrierte ELRS-Empfänger für überlegene Signalstärke und Reichweite – ohne separaten Receiver. Unterstützung für PWM, Oneshot, Multishot und DShot sowie Tail-ESC-Servos (760μs/1520μs) und Tail-Motoren gewährleistet reaktives Handling ohne Verzögerungen – ob für Freestyle oder 3D-Akrobatik. 3 5
Vielfältige Empfänger-Kompatibilität und Telemetrie
Der Controller unterstützt CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM und MSP – ideal mit EdgeTX und dem integrierten ELRS. Die erweiterte Telemetrie (S.BUS, HoTT, S.Port, MSP, EdgeTX, ELRS) ermöglicht Echtzeit-Überwachung, während der RPM-Sensor (vom ESC) präzise Drehzahlen misst. Der verbesserte BEC liefert stabile Stromversorgung, und der externe Spannungseingang (3,6-70 V) macht ihn flexibel für anspruchsvolle Setups. 6
Integrierte Black-Box und Sicherheit
Mit 256 MB Flash-Speicher (W25N02KVZEIR) protokolliert der NEXUS-XR alle Flüge für detaillierte Analysen und Feinabstimmungen. Die Standard-Funktion Rotorflight Rescue sorgt in Notfällen für sichere Landungen. Das CNC-gefräste Aluminium-Gehäuse schützt die Elektronik und dient als Kühlkörper, um Temperaturen unter Last niedrig zu halten. Zusätzliche PWM-Pins erlauben erweiterte Kontrolle in komplexen Builds. 3
Kompaktes Design für alle Builds
Mit Maßen von 41,3 mm x 25,4 mm x 13,1 mm und einem Gewicht von nur 16,8 g passt der NEXUS-XR nahtlos in kleine und große Helikopter. Optionale Gehäusefarben (Grau, Gold, Rot, Blau, Lila) erlauben personalisiertes Design. Die Spannungsversorgung reicht von 5-12,6 V, mit 5 V/2,0 A Ausgang an den Seriellen Ports und 3,3 V/0,5 A für DSM. 0
HIGHLIGHTS DES NEUEN NEXUS-XR
Integrierter ExpressLRS-Empfänger: Zwei Semtech SX1281 2,4-GHz-Transceiver für nahtlose HF-Leistung, wodurch ein externer Empfänger überflüssig wird.
Optimiert für Rotorflight 2.2: Entwickelt für Spitzenleistung und Kompatibilität.
Präzisionssteuerung: STM32F722 MCU und ICM42688P 6-Achsen-Gyroskop/Beschleunigungssensor für überlegene Flugdynamik.
Flugprotokollierung: 256 MB integrierter Flash-Speicher für detaillierte Protokollierung und Feinabstimmung.
Doppelantennen-Design: Zwei 65-mm-Drahtantennen für hervorragende Signalstärke und Reichweite.
Vielseitige Konnektivität: Mehrere UART-Ports unterstützen CRSF, ELRS, S.BUS und mehr.
Mehr PWM-Pins: Zusätzliche Pins für erweiterte Steuerung in komplexen Setups.
CNC-gefrästes Aluminiumgehäuse: Das schlanke, robuste Design dient gleichzeitig als Kühlkörper zur Kühlung des Systems.
Heckservo/ESC-Unterstützung: Kompatibel mit 760 μs/1520 μs Heckservos und ESCs.
12-V-Servo-Unterstützung: Unterstützt 12-Volt-Servos.
Großer Spannungsbereich: Unterstützt externe Stromversorgung mit 3,6 V bis 70 V für flexible Konfigurationen.
Verbessertes BEC: Stabile, zuverlässige Stromversorgung der Elektronik für verbesserte Leistung.
Isolierte Stromversorgung: Eigene 1,8-V- (Gyro), 3,3-V- (MCU) und 5-V- (Schnittstellen) Stromversorgung zur Geräuschminimierung.
USB-C-Anschluss: Leichtes, flexibles USB-C-Verlängerungskabel für einfachen Zugriff in engen Bauweisen.
Kompakt und leicht: Ideal für alle Helikopter-Modelle.
Rotorflugrettung: Standardfunktion für mehr Sicherheit im Notfall.

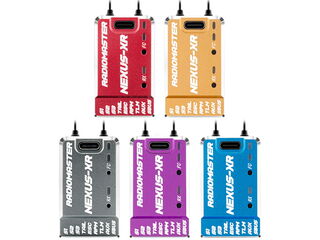

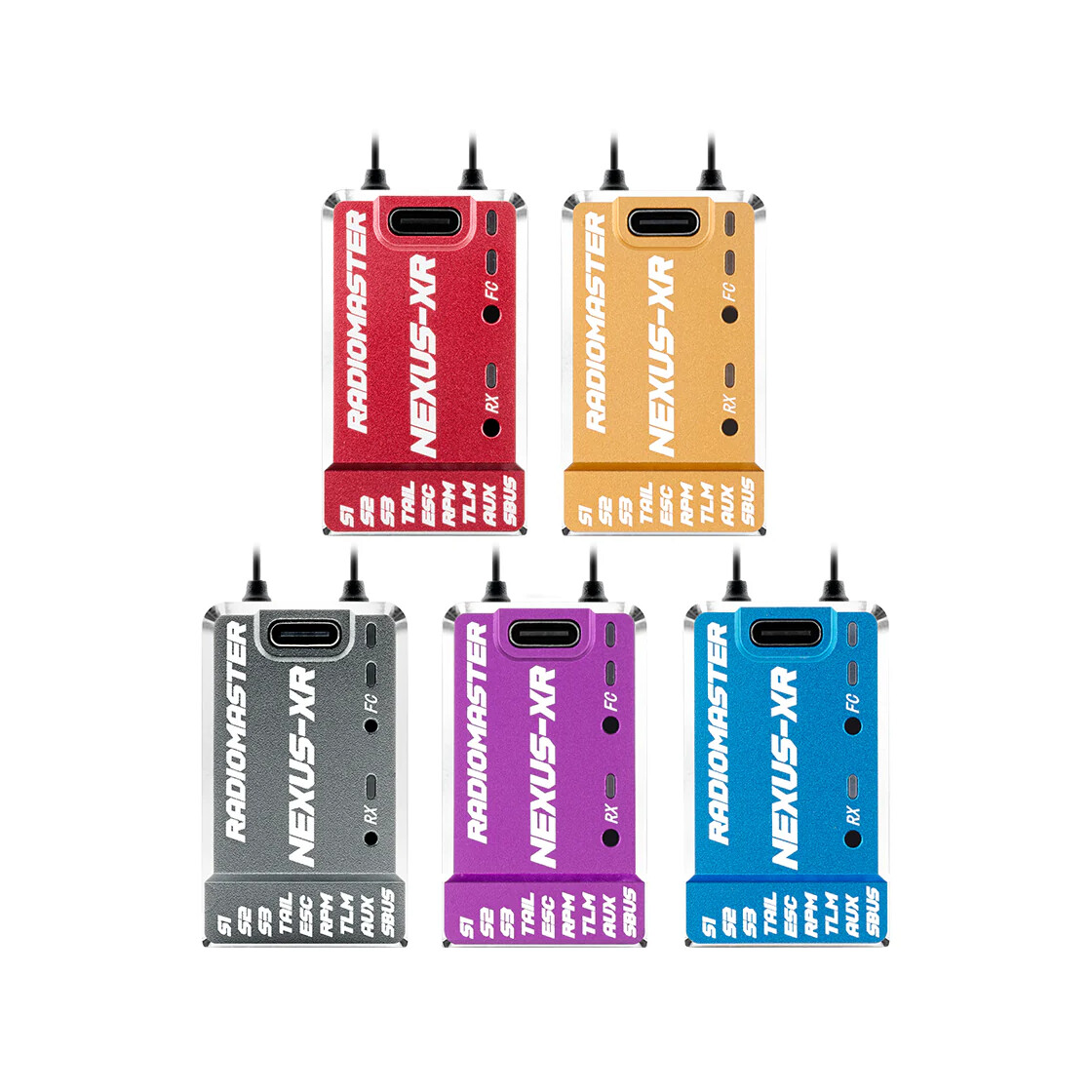

Optionale Gehäusefarbe: Grau / Gold / Rot / Blau / Lila.
Sicherheitshinweise
Achtung: Nicht geeignet für Kinder unter 14 Jahren. Benutzung nur unter Aufsicht von Erwachsenen.
Achtung: Enthält verschluckbare Kleinteile. Erstickungsgefahr!!
Außerhalb der Reichweite von Kindern aufbewahren.
Angaben zur Produktsicherheit
Herstellerinformationen:
Shenzen RadioMaster CO., Ltd
4F Yang Tian Building, Area 72 Xing Dong community, Xin An Street, Bao An district
Shen Zen city, Guangdong Province, China,
info@radiomasterrc.com
verantwortliche Person:
eVatmaster Consulting GmbH
Bettinastrasse 30
Hessen
Frankfurt am Main, Deutschland, 60325
contact@evatmaster.com
Technische Daten
Artikel: Nexus-XR Helikopter-Flugsteuerung
Firmware: Rotorflight 2.2
MCU: STM32F722RET6
Gyro (IMU): ICM42688P
Flash-Speicher (Black Box IC): 256 MB (W25N02KVZEIR)
Barometer: SPL06-001

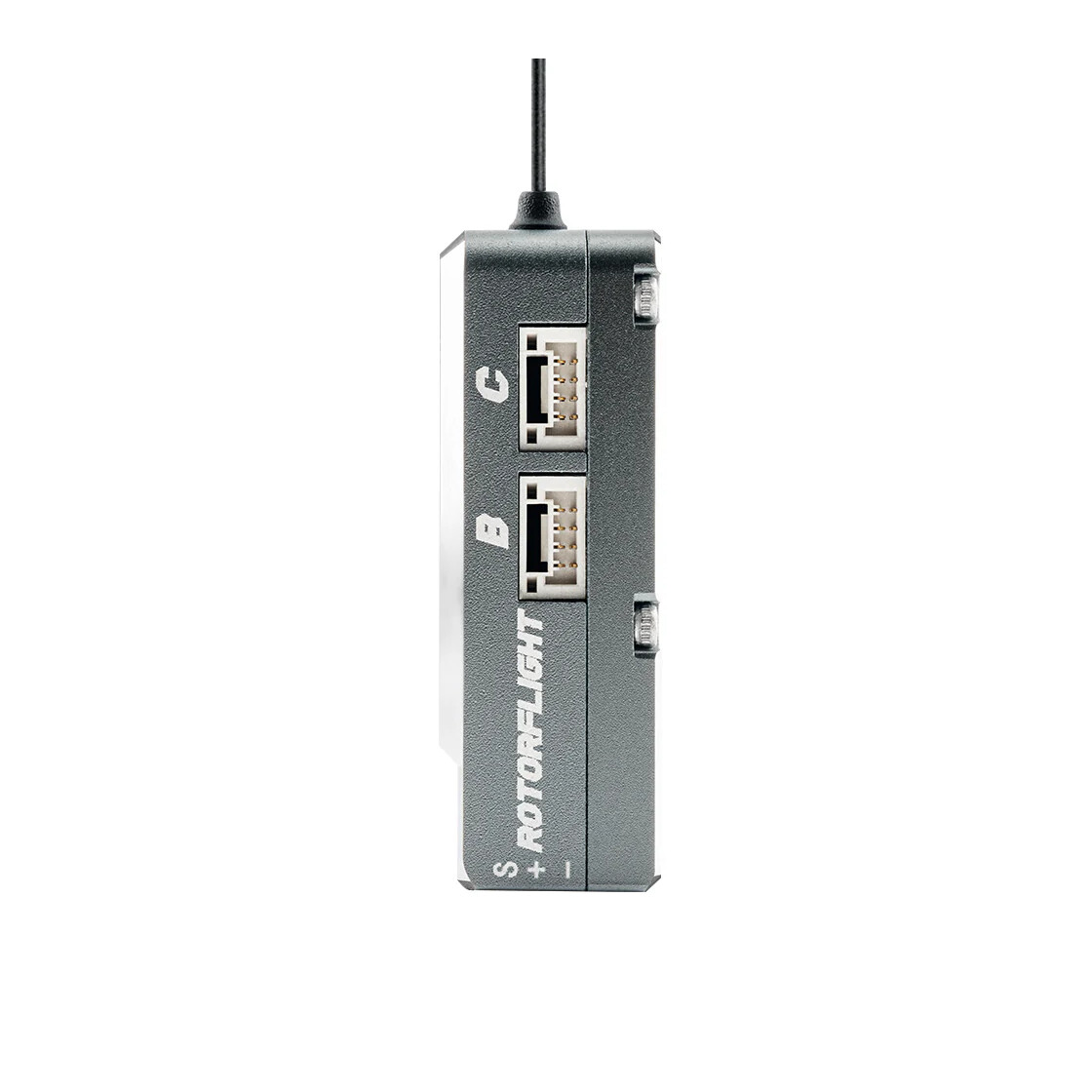

UART: 5 - S.BUS[UART1], TELEM[UART2], PORT-A[UART4], PORT-B[UART6], PORT-C[UART3]

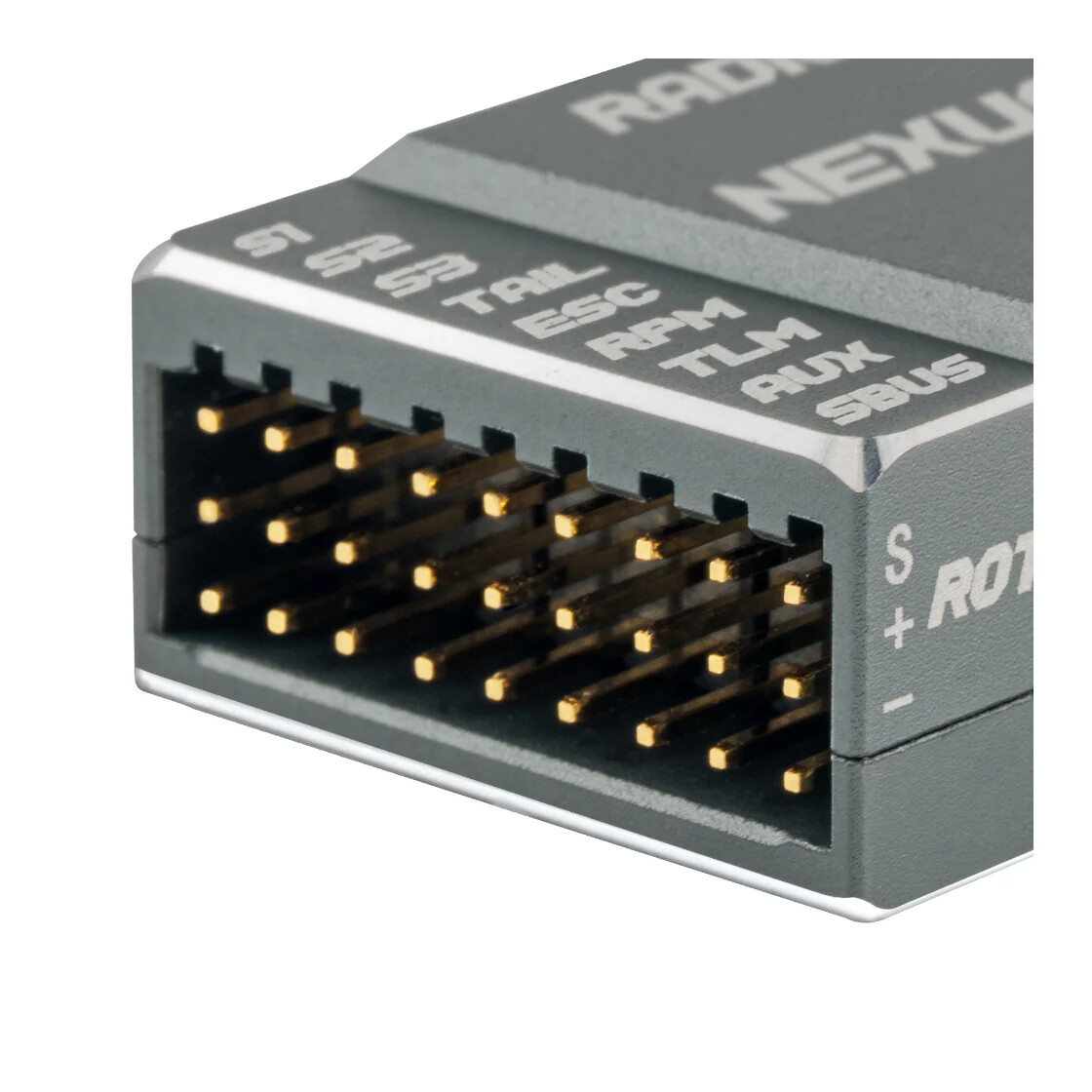

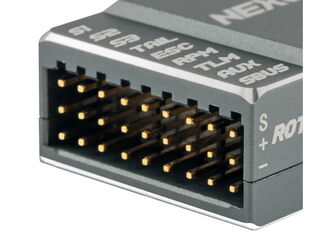

Servo: S1, S2, S3, Heckservos (bis zu 12 V)
Drehzahlsensor: 1 - VOM ESC-Frequenzsensor
AUX: 1
Externer Spannungseingang (Tele): 3,6–70 V
Empfängerunterstützung: CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM MSP
Spannungsversorgung (DC): 5–16 V
Ausgangsleistung der seriellen A-B-C-Schnittstelle: 5 V – 1,5 A
Telemetrie: S.BUS, HoTT, S.Port, MSP, EDGETX, ELRS
Regler: PWM, Oneshot, Multishot, Dshot
Heckregler: 760 μs / 1520 μs
Servo Heckmotor: Ja
Interner Empfänger: RP4TD-M ExpressLRS 2,4 GHz Mini True Diversity Empfänger
MCU: ESP32
Typ: ISM
HF-Chip: SX1281 x 2
Antenne: 65 mm 2,4 GHz Drahtantenne x 2
Frequenzbereich: 2,4 GHz
Maximale Bildwiederholfrequenz: 500 Hz / F1000 Hz
Telemetrie-HF-Leistung: Max. 2 x 10 mW
WLAN-Updates: Ja
Firmware-Ziel: RadioMaster RP4TD-M 2400 RX
Busschnittstelle: CRSF
Abmessungen: 44,70 x 26,50 x 14,30 mm
Gewicht: 24,1 g
Lieferumfang
1 * NEXUS-XR Helikopter-Flugsteuerung
3 * JST-GH 4-adrige Pigtail-Kabel
1 * JST-GH auf Servostecker (3-poliger Dupont-Stecker)
1 * Ultraleichter und flexibler USB-C-Extender
1 * Typ-C-Verlängerungskabel
1 * JST-ZH1.5 „DSM“-Telemetriekabel (nur Telemetrie, unterstützt keine DSM-Empfänger)
1 * Spannungstelemetriekabel
3 * 3M doppelseitiges Montageband
2 * Schrumpfschlauch
1 * Inventarkarte
